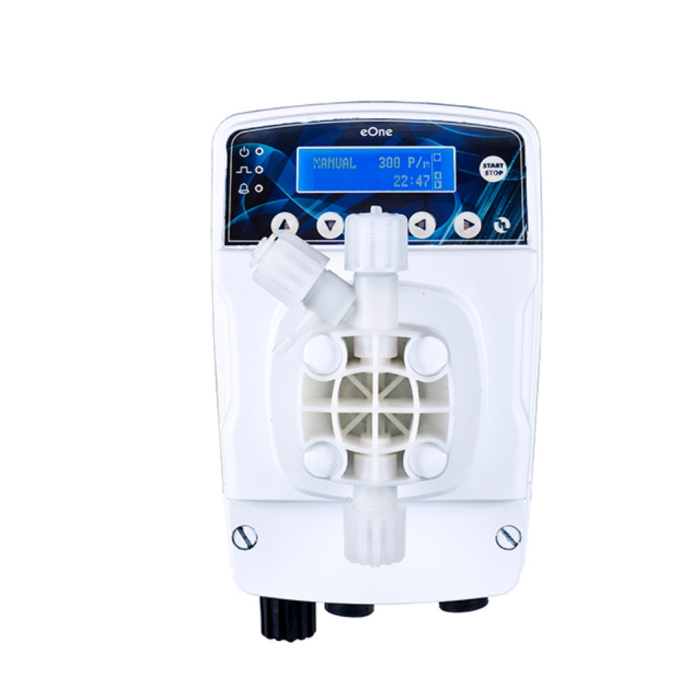

Pompă dozare cu reglaj, poate fi comandată de către un debimetru cu impuls.
Funcționarea pompei de dozare este asigurată de o membrană din PTFE (Teflon ®) montată pe pistonul unui
electromagnet. Când pistonul electromagnetului este atras, se produce o presiune în corpul pompei cu o ejecție
de lichid din supapa de refulare. Odată ce impulsul electric este terminat, un arc readuce pistonul în poziția sa inițială cu a
retragerea lichidului prin supapa de aspirație. Având în vedere simplitatea funcționării, pompa nu are nevoie de lubrifiere și necesită
foarte puțină întreținere. Materialele utilizate pentru construcția pompei o fac potrivită pentru dozarea chimică
lichide agresive. Pompa dozatoare este proiectată pentru capacități cuprinse între 1 și 30 l / h și presiuni de 4 până la 20 bari
în funcție de model
Caracteristici principale:
1. controlul „inteligent” al puterii în funcție de condițiile de dozare eficiente
A. Controlul debitului în funcție de variația presiunii instalației
b. Economie de energie
c. Încălzire scăzută a dispozitivului
d. Uzura redusă a componentelor mecanice și electrice
2. Frecvență mare de injecție (până la 300 impulsuri / min)
3. Alimentare multitensiune, 100… 250Vac (50 / 60Hz)
4. Funcția UNDERLOAD - alarmă de aspirație, pentru nivel chimic scăzut (final), supapă de blocare a aspirării sau tub de aspirație deteriorat
5. Funcția OVERLOAD - alarmă de dozare, pentru suprapresiune în interiorul capului pompei, pentru presiune de funcționare excesivă în interiorul conductei de dozare, pentru
blocarea supapei de livrare ...
MODURI DE FUNCTIONARE
Pompa dozează în mod continuu până la maximum 300 de injecții pe minut (numărul
de injecții / modificări minute în funcție de capacitatea maximă). Debitul este reglabil
de către utilizator în faza de programare
În acest mod, pompa primește impulsuri de la un contor extern, impulsurile sunt gestionate într-unul din
următoarele funcții operaționale:
· 1 x N: fiecare impuls al contorului corespunde N injecțiilor pompei.
· 1 x N (M): fiecare impuls al contorului corespunde cu N al pompei, cu stocare de până la 4 * N
impulsurile de la contor în timpul dozării.
· 1 / N: fiecare N impulsuri ale contorului corespunde unui singur impuls al pompei.
· ml x imp: la fiecare impuls metru pompa distribuie o cantitate predeterminată de
aditiv în mililitri.
Pompa dozează direct în ppm (Părți pe milion) sau în ml x m3 (mililitri pe metru cub).
Dispozitivul efectuează automat toate calculele necesare pentru a furniza cele necesare
concentraţie.· l x imp: la fiecare impuls metru pompa distribuie o cantitate predeterminată de aditiv
- PROPORŢIONAL. de la intrarea mA
Pompa dozează proporțional cu un semnal de curent de 4-20 mA provenit de la un traductor extern.
Setarea valorilor maxime și minime poate fi setată în meniul de setare respectiv.
Echipamente fabricate în conformitate cu standardele CE.
· Carcasă exterioară din material plastic rezistent la acid și temperatură.
· Panou de control protejat cu film serigrafic.
· Alimentare multi tensiune 100-250 V 50-60 Hz
· Gradul de protecție: IP65
· Condiții de mediu: în interior, altitudine maximă 2000 m, temperatura camerei de la 5 ° C la 40 ° C,
umiditate relativă maximă 80% până la maxim 31 ° C (scăzând liniar până când se reduce la 50% la
40 ° C)
· Clasificare în ceea ce privește protecția împotriva contactelor directe: CLASA I, echipamentul este furnizat cu un
conductor de protecție
